Czym jest baldachim w architekturze?

Co to jest Baldachim w architekturze? Bezpośrednia odpowiedź

W architekturze baldachim to wystająca konstrukcja przypominająca dach, która wystaje z budynku lub stoi niezależnie, aby zapewnić schronienie nad głową, cień i ochronę przed warunkami atmosferycznymi dla osób poruszających się lub zajmujących przestrzeń pod nim. Zwykle umieszcza się go nad wejściami, chodnikami, miejscami załadunku, placami zewnętrznymi lub fasadami budynków i pełni funkcję elementu przejściowego pomiędzy wnętrzem budynku a otwartym środowiskiem na zewnątrz.

Architektoniczny baldachim to nie tylko element dekoracyjny — to funkcjonalny element budynku, który jednocześnie zarządza słońcem, deszczem, wiatrem i komfortem pieszych. Może być zbudowany ze stali, aluminium, szkła, poliwęglanu, drewna, naprężonej tkaniny lub żelbetu, a jego projekt podlega wymaganiom inżynierii budowlanej, lokalnym przepisom budowlanym, specyfikacjom wydajności materiałów i zamierzeniom estetycznym. We współczesnej praktyce architektonicznej zadaszenia są coraz częściej projektowane jako elementy charakterystyczne, które definiują tożsamość budynku i wrażenia z wejścia.

Termin wywodzi się z języka łacińskiego konopium i grecki konopion , pierwotnie oznaczające drapowaną osłonę lub siatkę. W kontekście architektonicznym po raz pierwszy zyskał szerokie zastosowanie w budynkach gotyckich i renesansowych, gdzie wystające kamienne kaptury chroniły posągi, drzwi i okna. Dziś baldachim ewoluował daleko poza swoje historyczne korzenie, stając się jednym z najbardziej wszechstronnych i wyrazistych elementów w zestawie narzędzi architektonicznych.

Podstawowe funkcje zadaszenia architektonicznego

Dobrze zaprojektowany baldachim architektoniczny spełnia kilka ról jednocześnie. Zrozumienie tych funkcji pomaga wyjaśnić, dlaczego zadaszenia pojawiają się w niemal każdej kategorii budynków – od szpitali i lotnisk po sklepy detaliczne i prywatne rezydencje.

Ochrona pogody i kontrola środowiska

Najbardziej podstawową funkcją zadaszenia architektonicznego jest ochrona przed warunkami atmosferycznymi. Chroni ludzi i powierzchnie znajdujące się bezpośrednio pod nimi przed deszczem, śniegiem, gradem i bezpośrednim nasłonecznieniem. Oznacza to, że nad wejściem do budynku goście przybywający pieszo lub pojazdem są chronieni podczas otwierania drzwi, szukania kluczy, płacenia za usługi lub oczekiwania na transport. Nad rampą załadunkową chroni towary i pracowników podczas operacji przeładunkowych. Nad ciągiem dla pieszych zapewnia bezpieczną komunikację użytkową w każdych warunkach atmosferycznych.

Daszek wystający na odległość 2,5 do 3 metrów od lica budynku zapewnia skuteczną ochronę przed deszczem przy wietrze o prędkości do ok. 30–40 km/h , który obejmuje większość opadów innych niż burzowe. W cieplejszym klimacie zadaszenia zmniejszają przyrost ciepła słonecznego na elewacji budynku pod nimi, zmniejszając obciążenie chłodnicze przeszklonych wejść i holów. W badaniach przeprowadzonych w miastach o ciepłym klimacie zmierzono spadek temperatury powierzchni o 10–20°C na zacienionym chodniku w porównaniu z odsłoniętym chodnikiem bezpośrednio sąsiadującym.

Definiowanie hierarchii wejścia i przestrzeni

W projektowaniu architektonicznym wejście do budynku jest jednym z najbardziej krytycznych momentów w doświadczeniu zwiedzającego. Daszek zaznacza i wzmacnia wejście, tworząc czytelny próg pomiędzy zewnętrzem a wnętrzem. Komunikuje zbliżającym się gościom, dokąd powinni się udać, i sygnalizuje znaczenie lub charakter budynku, zanim jeszcze przekroczą drzwi.

Ta funkcja przestrzenna jest szczególnie istotna w dużych budynkach użyteczności publicznej. Na przykład efektowny baldachim nad głównym wejściem do Terminalu 5 na lotnisku Heathrow rozszerza przeszkloną fasadę terminala w rozległą płaszczyznę nad głową, która jednocześnie zakrywa pasy wysiadania pojazdów i kieruje przylatujących pasażerów w stronę hali odpraw. Baldachim to nie tylko schronienie – to kierunek przestrzenny, skala i tożsamość architektoniczna skompresowane w jeden element.

Ochrona elewacji i wydajność przegród budowlanych

Zadaszenia chronią również przegrodę budynku znajdującą się bezpośrednio pod nimi. Zadaszenie nad przeszklonym holem wejściowym zmniejsza nasłonecznienie na szybie, obniżając temperaturę wewnątrz i obniżając koszty klimatyzacji. Zmniejsza także ilość wody deszczowej spływającej po fasadzie przylegającej do wejścia, co ma znaczenie dla trwałości materiałów okładzinowych, uszczelniaczy i okuć drzwiowych. W zabytkowych budynkach czasami montuje się zadaszenia, specjalnie w celu ochrony kamieniarki lub cegieł o znaczeniu historycznym przed ciągłym narażeniem na wodę.

Branding i ekspresja architektoniczna

W przypadku architektury komercyjnej i handlowej baldachim wejściowy jest główną powierzchnią promującą markę. Jego skala, materiał, kolor, oświetlenie i forma bezpośrednio wpływają na to, jak budynek – i zajmująca go organizacja – jest postrzegany z ulicy. Ekskluzywne hotele, flagowe sklepy detaliczne i siedziby firm często zlecają wykonanie projektów zadaszenia na zamówienie, które są tak samo starannie przemyślane, jak każdy inny widoczny element zewnętrznej strony budynku. Podświetlany baldachim ze szkła i stali przy wejściu do luksusowego hotelu komunikuje zupełnie inne wartości niż baldachim z tkaniny rozciągliwej w publicznym obiekcie sportowym, nawet jeśli oba spełniają tę samą podstawową funkcję ochronną.

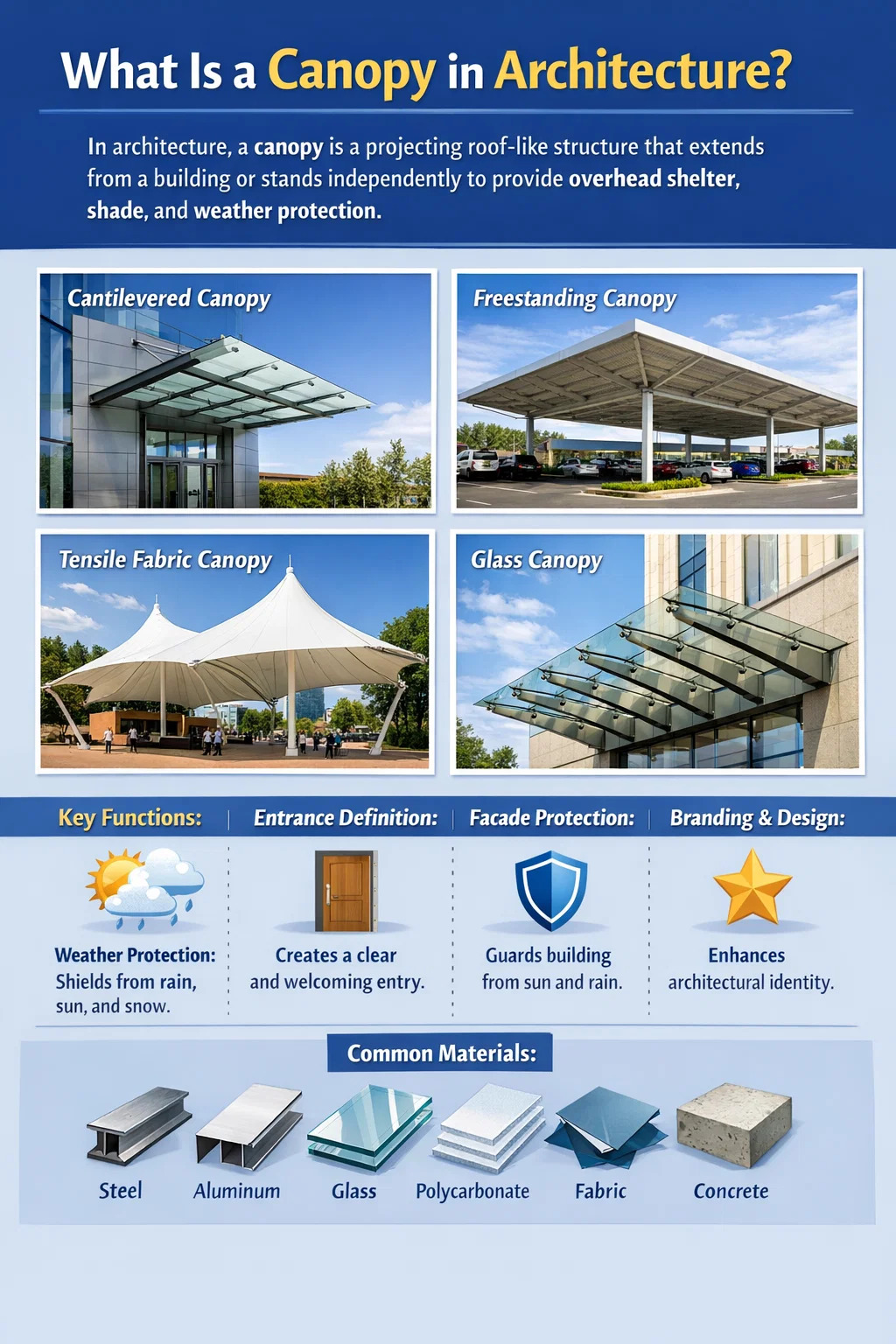

Rodzaje baldachimów architektonicznych według struktury i formy

Zadaszenia architektoniczne są klasyfikowane według sposobu, w jaki są podparte, sposobu mocowania i jaką przyjmują geometrię. Każdy typ konstrukcji ma określone implikacje inżynieryjne, profile kosztów i walory estetyczne.

Wspornikowy baldachim

Wspornikowy baldachim wystaje poziomo ze ściany budynku bez kolumn podtrzymujących na jego zewnętrznej krawędzi. Konstrukcja jest przymocowana do ramy budynku i opiera się na zasadzie wspornika – mocowanie do ściany przenosi moment zginający na układ konstrukcyjny budynku. Ten typ jest niezwykle powszechny w przypadku wejść do budynków, ponieważ utrzymuje zadaszony obszar wolny od kolumn, poprawiając przepływ pieszych i prześwit pojazdów.

Zadaszenia wspornikowe zwykle rozciągają się na odległość od 1,5 do 4 metrów od lica budynku , chociaż przykłady konstrukcji konstrukcyjnych ze stali i szkła mogą rozciągać się na 6–8 metrów lub więcej. Powyżej około 3 metrów głębokość konstrukcyjna ramy czaszy znacznie wzrasta, a obciążenia mocujące przenoszone na ścianę budynku stają się znaczne – co wymaga oceny przez inżyniera budowlanego. Wspornikowe daszki szklane zawieszone od góry za pomocą stalowych prętów lub systemów linowych pozwalają uzyskać bardzo smukłe profile, które sprawiają wrażenie unoszących się w powietrzu bez widocznej konstrukcji.

Wolnostojący baldachim

Wolnostojący baldachim jest w całości wsparty na własnych kolumnach lub słupkach i nie jest konstrukcyjnie przymocowany do budynku. Może być umieszczony w sąsiedztwie budynku, na parkingu, nad przejściem dla pieszych lub na placu publicznym. Ponieważ jego obciążenia są przenoszone całkowicie na ziemię poprzez własną konstrukcję, nie powoduje obciążenia ramy budynku. Dzięki temu wolnostojące zadaszenia nadają się do modernizacji w miejscach, gdzie istniejąca konstrukcja budynku nie jest w stanie przyjąć dodatkowych obciążeń.

Duże, wolnostojące zadaszenia są powszechne na dziedzińcach stacji benzynowych, obiektach przejazdowych, węzłach autobusowych i na zewnętrznych obszarach targowych. Zadaszenie stacji benzynowej zajmuje zazwyczaj powierzchnię 500–1500 metrów kwadratowych i musi mieć wysokość co najmniej 5,5 metra, aby umożliwić wjazd cysternie. W tych wolnostojących zadaszeniach o dużej rozpiętości zastosowano ramę portalową lub konstrukcje kratownicowe ze stali, aby uzyskać szerokie rozpiętości wolne od słupów.

Baldachim z tkaniny rozciągliwej

Zadaszenia rozciągliwe wykorzystują tkaninę architektoniczną o wysokiej wytrzymałości, utrzymywaną w napięciu pomiędzy masztami, kablami i punktami kotwiczenia, aby stworzyć zakrzywione, rzeźbione powierzchnie nad głową. W przeciwieństwie do sztywnych daszków, rozciągliwe konstrukcje osiągają stabilność dzięki geometrii — podwójnie zakrzywiona forma antyklastyczna (kształt siodełka), powszechna w daszkach rozciągliwych, jest z natury sztywna, gdy tkanina jest naprężona. Sama tkanina jest zazwyczaj tkana z włókna szklanego powlekanego PTFE lub poliestru powlekanego PVC, a żywotność obu materiałów w warunkach zewnętrznych wynosi 20–30 lat.

Zadaszenia z tkaniny rozciągliwej są popularne na stadionach sportowych, lotniskach, centrach handlowych i placach publicznych, gdzie potrzebne są duże zadaszone powierzchnie bez ciężkich kolumn konstrukcyjnych. Dach międzynarodowego lotniska w Denver jest jednym z najbardziej rozpoznawalnych przykładów — jego biały baldachim z tkaniny PTFE, rozciągający się na ponad 33 000 metrów kwadratowych, tworzy dramatyczne szczyty, które nawiązują do Gór Skalistych widocznych na zachodzie. Zadaszenia z tkaniny rozciągliwej mogą rozciągać się na odległości bez kolumn wynoszące 20–60 metrów lub więcej , dzięki czemu są skuteczne tam, gdzie inne systemy konstrukcyjne wymagałyby podpór pośrednich, które zakłócają widoczność lub ruch pieszych.

Szklany baldachim

Zadaszenia szklane wykorzystują laminowane panele ze szkła bezpiecznego wsparte na stalowej lub aluminiowej ramie konstrukcyjnej lub podwieszone od góry za pomocą złączek i linek ze stali nierdzewnej. Cenione są za swoją przezroczystość — szklany daszek wpuszcza naturalne światło do przestrzeni poniżej, jednocześnie zapewniając ochronę przed warunkami atmosferycznymi, co jest szczególnie ważne w przypadku przeszklonych wejść i holów, gdzie utrzymanie poczucia otwartości jest priorytetem projektowym.

Szkło stosowane w zadaszeniach konstrukcyjnych jest zawsze laminowane z międzywarstwą z poliwinylobutyralu (PVB) lub jonoplastu, która utrzymuje fragmenty szkła razem w przypadku pęknięcia panelu. W większości jurysdykcji przepisy budowlane wymagają, aby oszklenie sufitowe w zadaszeniach architektonicznych było wykonane ze szkła laminowanego składającego się z co najmniej dwóch warstw właśnie dlatego, że spadający fragment szkła stwarza poważne zagrożenie dla osób znajdujących się na dole. Aby zmniejszyć przyrost ciepła słonecznego i odblaski, przy jednoczesnym zachowaniu przejrzystości wizualnej od dołu, powszechnie stosuje się szkło spienione lub powlekane ceramiką.

Baldachim z poliwęglanu

Folia poliwęglanowa jest popularną alternatywą dla szkła w zadaszeniach architektonicznych, gdzie koszt, waga i odporność na uderzenia są priorytetami w stosunku do doskonałego wyglądu. Dwuścienne lub wielościenne panele poliwęglanowe zapewniają znacznie lepszą izolację termiczną niż szkło i są odporne na uderzenia, co jest ważną właściwością w regionach narażonych na grad. Są około 50 razy bardziej odporne na uderzenia niż szkło o tej samej grubości i ważą około jedną szóstą masy. Jednakże poliwęglan łatwiej się rysuje, z czasem żółknie bez powłok odpornych na promieniowanie UV i jest ogólnie postrzegany jako wykończenie o niższych wymaganiach niż szkło w zastosowaniach komercyjnych.

Solidny baldachim z betonu, stali lub drewna

Niektóre zadaszenia architektoniczne są budowane jako przedłużenie podstawowej konstrukcji budynku, z solidnymi dachami ze zbrojonego betonu, stalowych desek lub drewna konstrukcyjnego. Są to najbardziej trwałe i wytrzymałe konstrukcyjnie opcje, zaprojektowane jako integralne części budynku, a nie dodatki lub dodatki. Zadaszenia z betonu zbrojonego są powszechne w architekturze brutalistycznej i modernistycznej, gdzie baldachim często czyta się jako masywną poziomą płaszczyznę unoszącą się nad wejściem. Zadaszenia drewniane są coraz częściej stosowane we współczesnej zrównoważonej architekturze, a belki z drewna klejonego krzyżowo (CLT) lub drewna klejonego warstwowo tworzą ciepłe, naturalnie wyglądające konstrukcje nad głową, które przyczyniają się do osiągnięcia celów certyfikacji budynków, takich jak LEED lub Green Star.

Porównanie materiałów na baldachimy architektoniczne

Wybór materiału jest jedną z najważniejszych decyzji przy projektowaniu baldachimu. Wpływa na wydajność konstrukcyjną, wymagania konserwacyjne, żywotność, koszt i ogólny charakter wizualny zadaszenia w architekturze budynku.

Historyczny rozwój baldachimu architektonicznego

Zadaszenie jest elementem architektury budowlanej od tysięcy lat, a prześledzenie jego historii pokazuje, jak głęboko jest zakorzeniony w sposobie, w jaki ludzie myślą o progach, schronieniach i artykulacji ważnych przestrzeni.

Początki starożytne i klasyczne

W architekturze starożytnego Egiptu, Grecji i Rzymu wystające gzymsy i portyki świątynne pełniły funkcje przypominające baldachim – osłaniały drzwi i przestrzenie przejściowe, jednocześnie sygnalizując status i święte znaczenie. Portyk greckiej świątyni z kolumnadą i wystającym belkowaniem jest pod względem konstrukcyjnym wolnostojącym baldachimem: zadaszonym progiem pomiędzy sakralnym wnętrzem celli a otwartą przestrzenią poza nią. Rzymianie rozszerzyli tę zasadę na architekturę obywatelską za pomocą misternie zdobionych wystających okapów nad wejściami do forum i drzwiami łaźni.

Daszki gotyckie i renesansowe

W gotyckiej architekturze katedralnej baldachim stał się wysoce wyrafinowanym elementem dekoracyjnym i ochronnym. Kamienne baldachimy - zwane baldachimami lub cyboriami, gdy są umieszczane nad ołtarzami, oraz formy do kapturów lub formy okapowe, gdy są umieszczane nad drzwiami i oknami - były integralną częścią słownictwa architektury gotyckiej. Potrójny portalowy układ gotyckiej fasady katedry, z głęboko zagłębionymi drzwiami chronionymi przez wystające kamienne baldachimy z rzeźbionymi ząbkami, zwieńczeniami i programami rzeźbiarskimi, reprezentuje baldachim w jego najbardziej ambitnym architektonicznie wydaniu. Te kamienne kaptury chroniły rzeźbione postacie w tympanonie i ościeżach drzwi przed erozją deszczową, jednocześnie dodając wizualnej wagi i hierarchii kompozycji wejściowej.

Architektura renesansowa na nowo zinterpretowała baldachim poprzez klasyczne formy - wystające klasyczne belkowanie, frontonowy fronton drzwi i kolumnowa porte-cochère - wszystkie pełniły funkcje baldachimu, nawiązując do rzymskiego precedensu. Porte-cochère, dosłownie „brama dla wagonów”, stała się standardowym elementem domów arystokratycznych, a później wielkich hoteli i budynków użyteczności publicznej w XVIII i XIX wieku.

Modernizm i baldachim konstrukcyjny

Ruch nowoczesny XX wieku przekształcił baldachim z elementu dekoracyjnego w strukturalny wyraz nowych materiałów i technologii budowlanych. Zastosowanie przez Le Corbusiera cienkich płyt betonowych jako poziomych brise-soleilów i zadaszeń wejściowych w budynkach takich jak Unité d'Habitation potraktowało baldachim jako element czysto tektoniczny – bez dekoracji, bez odniesień do historyzmu, po prostu uczciwy wyraz zdolności żelbetu do wystawania poziomego bez podparcia. W pawilonie barcelońskim Miesa van der Rohe wykorzystano niemożliwie cienką, unoszącą się w powietrzu płaszczyznę dachu, która pełniła funkcję baldachimu nad całą kompozycją, na nowo definiując, czym może być osłonięty element nad głową pod względem oszczędności materiałów i dramatyzmu przestrzennego.

Okres powojenny wprowadził konstrukcje rozciągane do głównego nurtu zastosowań architektonicznych. Prace Frei Otto nad projektem zadaszenia na rozciąganie – najsłynniejszego dachu z siatki kablowej na stadionie olimpijskim w Monachium ukończonego w 1972 roku – pokazały, że tkaniny i systemy kablowe mogą pokryć ogromne obszary przy minimalnej ilości materiału, tworząc konstrukcje o niezwykłej lekkości i wizualnej przejrzystości. Praca ta bezpośrednio wpłynęła na architekturę baldachimu na rozciąganie w kolejnych dziesięcioleciach.

Projektowanie zadaszenia architektonicznego: kluczowe kwestie inżynieryjne i projektowe

Zaprojektowanie zadaszenia, które będzie działać niezawodnie przez cały okres użytkowania, wymaga szczególnej uwagi na czynniki strukturalne, środowiskowe i regulacyjne. Poniższe rozważania mają zastosowanie do praktycznie każdego projektu architektonicznego zadaszenia, niezależnie od skali.

Analiza obciążeń konstrukcyjnych

Każdy baldachim musi być zaprojektowany tak, aby przenosił obciążenia, którym będzie poddawany podczas użytkowania. Należą do nich:

• Martwy ładunek: Ciężar własny konstrukcji czaszy i materiału jej pokrycia. Zadaszenie ze stali i szkła nad typowym wejściem komercyjnym może ważyć 80–150 kg na metr kwadratowy powierzchni dachu.
• Obciążenie wiatrem: Typowe obciążenie obowiązujące w przypadku konstrukcji zadaszenia. Zadaszenia to odsłonięte konstrukcje podlegające zarówno ciśnieniu skierowanemu w dół, jak i ssaniu wiatru w górę. W strefach cyklonów lub huraganów obciążenie wiatrem może przekraczać 2,5 kPa na odsłoniętych powierzchniach baldachimów, co powoduje znaczne wymagania konstrukcyjne.
• Obciążenie śniegiem: W chłodniejszym klimacie nagromadzony śnieg może powodować znaczne obciążenia. Grubość śniegu wynosząca 300 mm na płaskim daszku oznacza w przybliżeniu 1,0–1,5 kPa dodatkowego obciążenia — wystarczającego do zawalenia się słabo określonej konstrukcji.
• Obciążenie dostępu konserwacyjnego: Przepisy budowlane zazwyczaj wymagają, aby zadaszenia wytrzymywały minimalne obciążenie użytkowe wynoszące 0,5–1,0 kPa, aby umożliwić czyszczenie, naprawę i kontrolę.
• Obciążenie sejsmiczne: W regionach narażonych na trzęsienia ziemi połączenia stropów muszą być zaprojektowane tak, aby przenosić obciążenia dynamiczne powstające podczas zjawiska sejsmicznego, bez oddzielania się od budynku.

Projekt drenażu

Zadaszenia zbierają wodę deszczową, a zarządzanie nią jest kluczowym wymogiem projektowym. Płaski daszek bez nachylenia będzie gromadził wodę, przyspieszał degradację membrany, zwiększał obciążenie konstrukcyjne i ostatecznie przeciekał. Przepisy budowlane i standardy dobrych praktyk zazwyczaj wymagają minimalnego spadku 1:60 (około 1°) na dowolnej powierzchni dachu zadaszenia , przy czym większość projektantów określa nachylenie 1:40 lub więcej, aby zapewnić niezawodne odprowadzanie wody. Woda może być kierowana do rynien i rur spustowych na obwodzie okapu, do centralnych punktów odwadniających lub może swobodnie spływać z krawędzi baldachimu, jako element projektu (efekt kaskady czasami celowo włączany we współczesnej architekturze).

W przypadku zadaszeń ze szkła i poliwęglanu kwestią konserwacji jest również woda deszczowa spływająca z powierzchni — osadza się w niej kamień mineralny i zanieczyszczenia środowiskowe, które mogą plamić baldachim i z czasem zmniejszać przepuszczalność światła. Zaprojektowanie z myślą o łatwym dostępie do czyszczenia i określenie samoczyszczących powłok szklanych (które wykorzystują fotokatalizę dwutlenku tytanu do rozkładu osadów organicznych) znacznie zmniejsza długoterminowe obciążenia konserwacyjne.

Zgodność z przepisami budowlanymi i planowaniem

Zadaszenia architektoniczne są elementami budynku i podlegają przepisom budowlanym obowiązującym w każdej jurysdykcji. Kluczowe obszary zgodności obejmują:

• Minimalne wysokości prześwitów nad ciągami dla pieszych i trasami pojazdów. Większość przepisów wymaga co najmniej 2,4 m nad chodnikami dla pieszych i 4,2–5,5 m nad trasami pojazdów, przy większych prześwitach dla obszarów dojazdowych dla ciężarówek.
• Wymogi bezpieczeństwa dotyczące oszklenia nad głową — specyfikacje szkła laminowanego i normy dotyczące obramowania zapobiegające spadaniu odłamków na osoby znajdujące się poniżej.
• Wymagania dotyczące odporności ogniowej, szczególnie w przypadku, gdy zadaszenia znajdują się blisko granic posesji lub sąsiadujących budynków.
• Na obszarach znajdujących się na liście dziedzictwa kulturowego i w strefach ochrony przed montażem zadaszenia może być wymagane zatwierdzenie projektu przez lokalne władze, nawet w przypadku budynków niebędących zabytkiem.
• W wielu jurysdykcjach zadaszenie wystające nad publiczną ścieżką dla pieszych lub drogą wymaga zgody władz lokalnych lub władz drogowych wraz z roczną opłatą za dzierżawę lub licencję na użytkowanie przestrzeni powietrznej nad przestrzenią publiczną.

Mocowanie do konstrukcji budynku

Sposób mocowania baldachimu do budynku jest często najbardziej wymagającym technicznie aspektem jego projektu. W przypadku zadaszeń wspornikowych połączenie musi przenosić moment zginający, siły ścinające i siły osiowe na ramę konstrukcyjną budynku, a nie tylko na okładzinę elewacyjną. Zwykle oznacza to, że główne elementy konstrukcyjne zadaszenia łączą się bezpośrednio z betonową płytą budynku, stalowymi kolumnami lub konstrukcyjnymi ścianami murowanymi za pomocą wbetonowanych kotew lub wklejanych śrub kotwiących. Mocowanie konstrukcyjne baldachimu wspornikowego do istniejącego budynku musi zawsze zostać ocenione przez inżyniera budowlanego aby potwierdzić, że rama budynku jest w stanie przyjąć dodatkowe obciążenia, szczególnie w sytuacjach modernizacji, gdzie pierwotny projekt mógł nie przewidywać żadnych obciążeń stropów.

Godne uwagi przykłady baldachimów architektonicznych z całego świata

Niektóre z najbardziej fascynujących demonstracji możliwości architektonicznych baldachimów pochodzą z analizy przełomowych projektów, w których zadaszenie ma kluczowe znaczenie dla tożsamości i wydajności budynku.

Wielki Dwór w British Museum w Londynie

Zaprojektowany przez Foster Partners i ukończony w 2000 roku baldachim Great Court to dach w kształcie siatki ze stali i szkła, przykrywający centralny dziedziniec Muzeum Brytyjskiego o powierzchni dwóch hektarów. Konstrukcja dachu składa się z 3312 unikalnych trójkątnych paneli szklanych wspartych na stalowej kratce, przy czym nie ma dwóch identycznych paneli ze względu na geometryczną złożoność projektu. Zadaszenie przekształciło w dużej mierze niedostępny dziedziniec zewnętrzny w jedną z największych zadaszonych przestrzeni publicznych w Europie, przyciągając około 6 milionów gości rocznie. Szklany dach ważący ponad 800 ton został wykonany i zamontowany bez zakłócania codziennej pracy Muzeum — niezwykłe osiągnięcie w zakresie logistyki budowlanej w niezwykle ograniczonej lokalizacji w centrum Londynu.

Dach rozciągany na międzynarodowym lotnisku w Denver, USA

Terminal Jeppesen na międzynarodowym lotnisku w Denver posiada jeden z największych dachów z tkaniny rozciągliwej na świecie. Ukończony w 1995 roku dach obejmuje około 33 000 metrów kwadratowych i jest wykonany z dwuwarstwowego systemu tkaniny z włókna szklanego pokrytego PTFE, rozciągniętego pomiędzy 34 stalowymi masztami, tworząc szereg szczytów i dolin, których najwyższy punkt wznosi się do 27 metrów. Biała tkanina odbija około 90% padającego promieniowania słonecznego, znacznie zmniejszając obciążenie chłodnicze terminala pomimo ogromnych przeszklonych ścian końcowych, a także przepuszcza miękkie, rozproszone naturalne światło po całym wnętrzu. Konstrukcja została zaprojektowana przez Fentress Bradburn Architects, a rozciągliwy dach został zaprojektowany przez Severud Associates.

Metropol Parasol, Sewilla, Hiszpania

Zaprojektowany przez Jürgena Mayera H. Architects i ukończony w 2011 roku Metropol Parasol to wolnostojąca drewniana konstrukcja baldachimu na Plaza de la Encarnación w centrum Sewilli. Ma około 150 metrów długości i 70 metrów szerokości i jest często wymieniana jako największa drewniana konstrukcja na świecie. Forma parasola – w zasadzie gigantyczny baldachim na sześciu kolumnach w kształcie grzyba – zapewnia cień publicznemu placowi poniżej, jednocześnie mieszcząc rynek na parterze, muzeum archeologiczne poniżej i chodnik na dachu powyżej. Konstrukcja wykonana jest z laminowanych paneli drewnianych sklejonych klejem poliuretanowym i pokrytych wodoodporną powłoką poliuretanową. Stanowi uderzający przykład tego, jak architektoniczny baldachim może stać się samodzielnym budynkiem – zadaszoną przestrzenią publiczną, która na nowo definiuje całą dzielnicę miejską.

Zadaszenia Apple Store

Architektura detaliczna Apple, opracowana we współpracy z Foster Partners, wykorzystuje elementy baldachimu jako centralne elementy projektu. Zawieszony szklany baldachim nad wejściem do sześcianu Apple Fifth Avenue w Nowym Jorku – 10-metrowy szklany sześcian z cylindryczną szklaną windą zjeżdżającą do podziemnego sklepu – pełni zarówno funkcję baldachimu, jak i zabytku architektury. W Centrum Turystycznym Apple Park w Cupertino dach z baldachimu z włókna węglowego o długości 80 metrów z każdej strony wstrzymuje się nad szklanymi ścianami budynku bez widocznych wewnętrznych kolumn, tworząc wrażenie unoszącej się płaszczyzny nad przezroczystą obudową. Te przykłady pokazują, jak baldachim zaprojektowany na najwyższym poziomie staje się definiującym gestem architektonicznym projektu.

Canopy w zrównoważonym i ekologicznym projektowaniu budynków

W kontekście certyfikacji budynków ekologicznych i projektowania uwzględniającego klimat, baldachim architektoniczny odgrywa coraz ważniejszą rolę jako strategia pasywnej kontroli środowiska.

Zacienienie słoneczne i wydajność cieplna

Zadaszenie umieszczone nad przeszklonymi ścianami skierowanymi na południe (na półkuli północnej) lub na północ (na półkuli południowej) może znacznie zmniejszyć przenikanie ciepła słonecznego przez te powierzchnie w miesiącach letnich, gdy kąt słońca jest wysoki. Stały, poziomy daszek zaprojektowany dla szerokości geograficznej 35°N, wystający 1,5 metra od lica budynku, będzie zacieniał znajdujące się pod nim przeszklenie przez około cztery miesiące latem, jednocześnie umożliwiając przenikanie niskiego zimowego słońca i zapewniając pasywne ogrzewanie słoneczne. Odpowiednio zaprojektowane daszki zacieniające mogą zmniejszyć zużycie energii chłodzącej w budynkach komercyjnych o 15–30% w lokalizacjach o ciepłym klimacie, przyczyniając się bezpośrednio do punktów kredytowych LEED, BREEAM lub Green Star.

Zadaszenia zintegrowane z fotowoltaiką

Fotowoltaika zintegrowana z budynkiem (BIPV) w dachach daszków stanowi rosnący obszar zrównoważonej praktyki architektonicznej. Zadaszony dach z panelami słonecznymi pełni podwójną funkcję: zapewnia zadaszone schronienie poniżej i wytwarza energię odnawialną powyżej. Zadaszenia parkingowe są szczególnie produktywnymi zastosowaniami — czoło zadaszenia nie jest zasłonięte przez inne konstrukcje, jest ustawione pod optymalnym kątem w stronę słońca i pokrywa duże obszary, które w przeciwnym razie byłyby produktywne jedynie jako parking dla pojazdów. Zadaszenie parkingu o powierzchni 1000 metrów kwadratowych wyposażone w wysokowydajne monokrystaliczne panele fotowoltaiczne generujące 200 W/m² wytworzyłoby około 200 kWp zainstalowanej mocy słonecznej, co byłoby wystarczające do zrównoważenia zużycia energii elektrycznej przez średniej wielkości komercyjny budynek biurowy. Kilku głównych sprzedawców detalicznych i deweloperów nieruchomości komercyjnych w Europie i Australii zainstalowało obecnie zadaszenia fotowoltaiczne na setkach parkingów w ramach swoich strategii dekarbonizacji.

Zielone i żywe zadaszenia

Konstrukcje żywych baldachimów, które włączają roślinność do pokrycia dachowego, łączą w sobie funkcje konwencjonalnego baldachimu z funkcjami zielonego dachu lub ogrodu wertykalnego. Posadzony baldachim zapewnia cień przez pokrycie liści, a nie przez nieprzezroczyste lub przezroczyste panele, oferując korzyści w zakresie chłodzenia wyparnego, gdy rośliny transponują wilgoć. Efekt chłodzący posadzonego baldachimu na przestrzeń pod nim może być o 3–7°C bardziej wyraźny niż w przypadku konwencjonalnego baldachimu litego w warunkach letnich, w zależności od gęstości i gatunku nasadzeń. Konstrukcje te można znaleźć w strefach gastronomicznych centrów handlowych, terminalach lotniskowych i placach publicznych, gdzie stosuje się zasady projektowania biofilnego w celu poprawy samopoczucia mieszkańców i ograniczenia efektu miejskiej wyspy ciepła w skali budynku.

Zadaszenie architektoniczne a pokrewne elementy architektoniczne

Kilka elementów architektonicznych jest ściśle związanych z baldachimem i czasami jest z nim mylonych. Zrozumienie rozróżnień wyjaśnia zarówno słownictwo projektowe, jak i zamierzenia funkcjonalne.

Praktyczny przewodnik po określaniu zadaszenia architektonicznego

Dla architektów, kierowników projektów i właścicieli budynków określających zadaszenie, poniższa lista kontrolna obejmuje najważniejsze decyzje i informacje, które należy podjąć, zanim projekt zadaszenia będzie mógł zostać odpowiednio wyceniony i udokumentowany na potrzeby budowy.

Wymagania dotyczące zakresu i wydajności

• Co pokrywa baldachim? Wejście dla pieszych, miejsce wysiadania pojazdów, rampa załadunkowa, jadalnia na świeżym powietrzu czy połączenie z chodnikiem?
• Jaki poziom ochrony przed warunkami atmosferycznymi jest wymagany? Pełna hydroizolacja, tylko cieniowanie UV czy kombinacja?
• Jaka jest wymagana minimalna wysokość prześwitu nad obszarem poniżej?
• Czy baldachim ma być wyniesiony z budynku, wolnostojący na kolumnach czy podwieszony od góry?
• Czy konstrukcja budynku ma potwierdzoną zdolność do przenoszenia obciążeń mocowania wiaty, czy też należy to ocenić?

Względy projektowe i estetyczne

• Jakie materiały są spójne z językiem architektonicznym budynku?
• Czy pożądana jest przezroczystość — szkło, poliwęglan lub otwarta siatka? A może preferowana jest nieprzezroczystość ze względu na ochronę przed warunkami atmosferycznymi i prywatność wizualną?
• Czy istnieją ograniczenia związane ze dziedzictwem lub planowaniem, które ograniczają wybór materiałów, wymiary projekcji lub wygląd?
• Czy zintegrowane oświetlenie, oznakowanie, głośniki lub drenaż zostaną uwzględnione?

Wartości referencyjne kosztów dla zadaszeń architektonicznych

Koszty baldachimu różnią się znacznie w zależności od rodzaju konstrukcji, materiału i złożoności. Poniższe przybliżone zakresy stanowią wytyczne dotyczące rzędu wielkości przy planowaniu budżetu, z wyłączeniem podatku GST/VAT i opłat specjalistycznych:

• Standardowy daszek aluminiowy i poliwęglanowy nad wejściem: Zainstalowany metr kwadratowy wynosi 800–2500 USD
• Zadaszenie ze stali i szkła, jakość handlowa: 2000–5000 USD za zainstalowany metr kwadratowy
• Zadaszenie ze szkła architektonicznego klasy premium z indywidualnymi detalami: 5 000–12 000 USD za zainstalowany metr kwadratowy
• Zadaszenie z tkaniny rozciągliwej o dużej rozpiętości: 600–1800 USD za zainstalowany metr kwadratowy, w zależności od złożoności i wysokości masztu
• Wolnostojący zadaszenie stalowe przemysłowe (np. dok załadunkowy lub stacja benzynowa): 400–900 USD za zainstalowany metr kwadratowy

Liczby te mają charakter wyłącznie orientacyjny i różnią się znacznie w zależności od lokalizacji, dostępu do terenu, warunków gruntowych i warunków rynkowych w momencie budowy. Do rzetelnego planowania budżetu zawsze wymagany jest szczegółowy kosztorys rzeczoznawcy lub wycena wykonawcy.
